Раздвижные турникеты с высокими створками обычно выбирают для помещений с повышенными требованиями к защищённости. Модель GDS Century производится на заводе в Турции и соответствует всем европейским требованиям и стандартам для данного вида оборудования. При длине корпуса в 1,5 метра раздвижные турникеты GDS Century создают видимую преграду на входе, позволяя надёжно разграничить охраняемую и неохраняемую зоны. 14 пар сенсоров (7 сверху и 7 снизу) отслеживают проход и активируют сигнал тревоги при обнаружении нарушителя.
Турникеты с высокими барьерами
Раздвижные турникеты GDS Century образовывают полноценный стеклянный барьер на входе в защищаемую зону. Конструкция данной модель позволяет установить стекло непосредственно на стойку турникета, что создаёт сплошное защитное остекление высотой в человеческий рост на протяжении всей турникетной линии. Створки и центральные перегородки имеют высоту 1,8 метра от уровня пола, что обеспечивает надёжный барьер для защиты от нарушителей.
| Габаритные размеры | Модель 300 | Модель 305 |
| Ширина прохода | 550 мм | 900 мм |
| Высота створки | 1800 мм | 1800 мм |
| Расстояние до нижнего края створки | 108 мм | 108 мм |
| Ширина стойки | 330 мм | 540 мм |
| Длина стойки | 1500 мм | 1500 мм |
| Высота стойки | 1011 мм | 1011 мм |
| Вес | 138 кг (одна стойка) | 165 кг (одна стойка) |

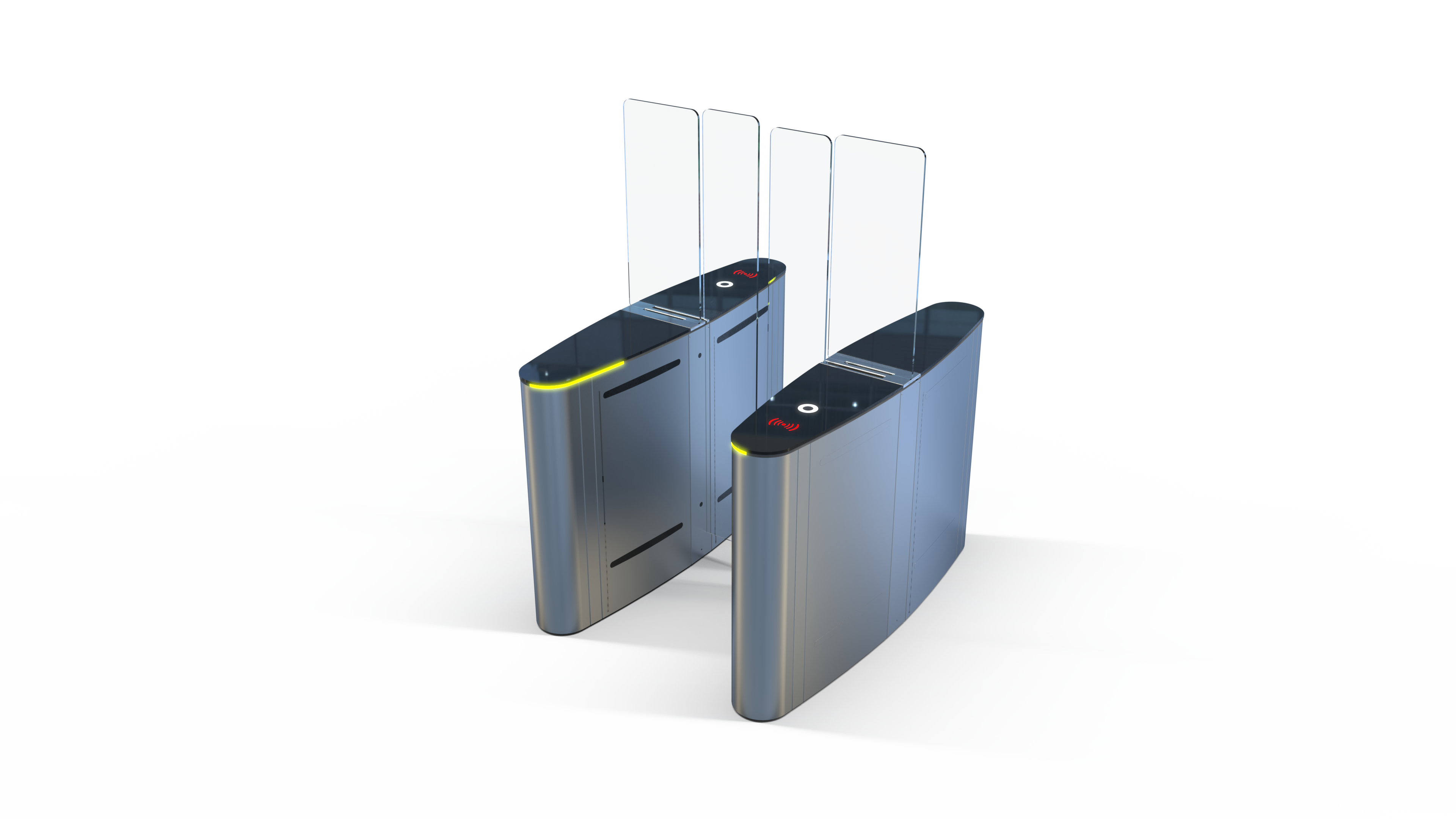

Раздвижные турникеты GDS Century доступны в двух вариантах исполнения: модель 300 со стандартной шириной прохода 550 мм и модель 305 с увеличенным проходом шириной 900 мм. Так как створки при открытии полностью задвигаются внутрь корпуса турникета, модель с увеличенным проходом также имеет более широкую стойку, которая на 210 мм шире стандартной (540 мм против 330 мм).
С учётом габаритов стоек для установки турникетов GDS Century необходима следующая ширина проёма в свету (при стандартных проходах по 550 мм):
- Раздвижной турникет на 1 проход – ширина 1210 мм

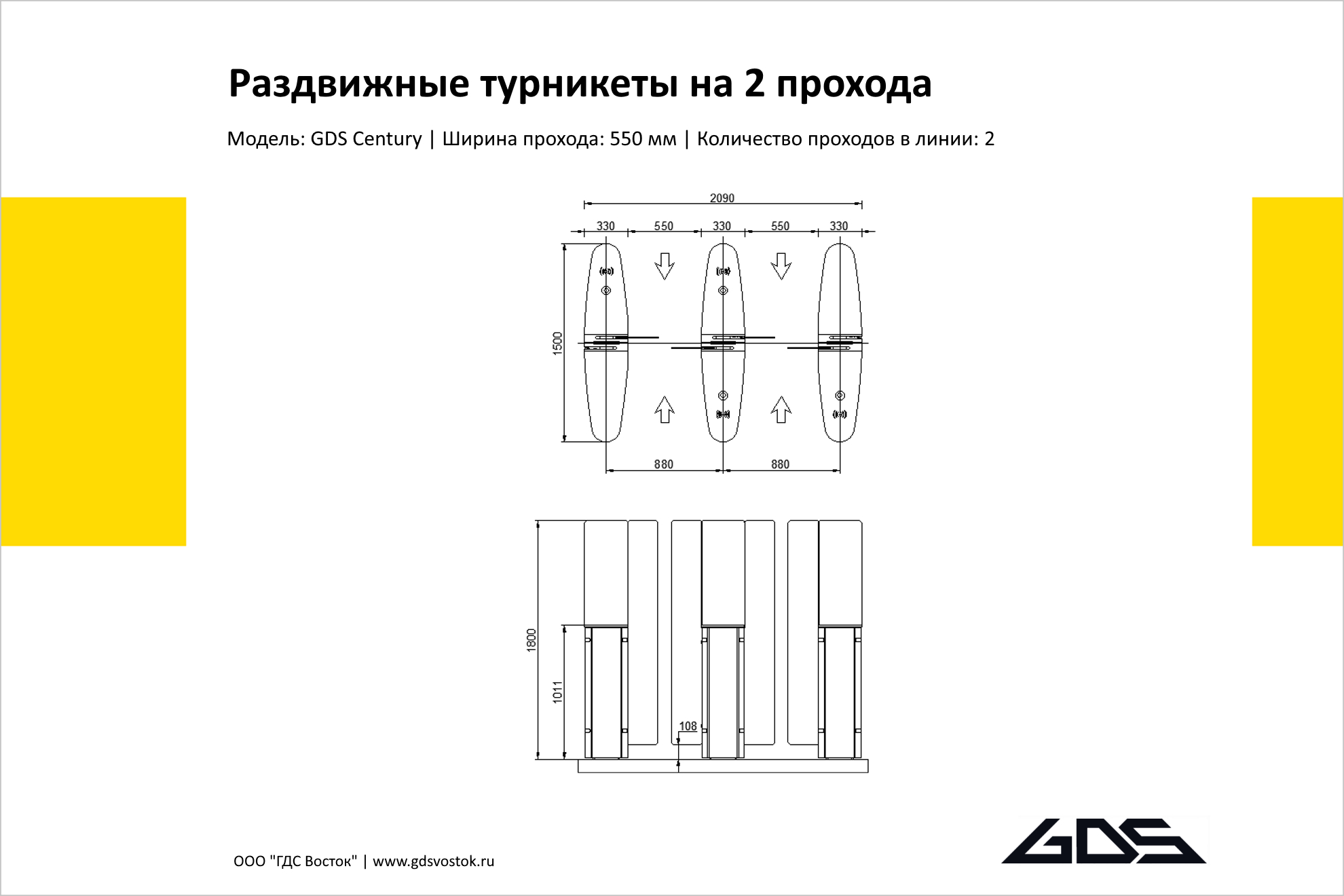

- Раздвижные турникеты на 2 прохода – ширина 2090 мм

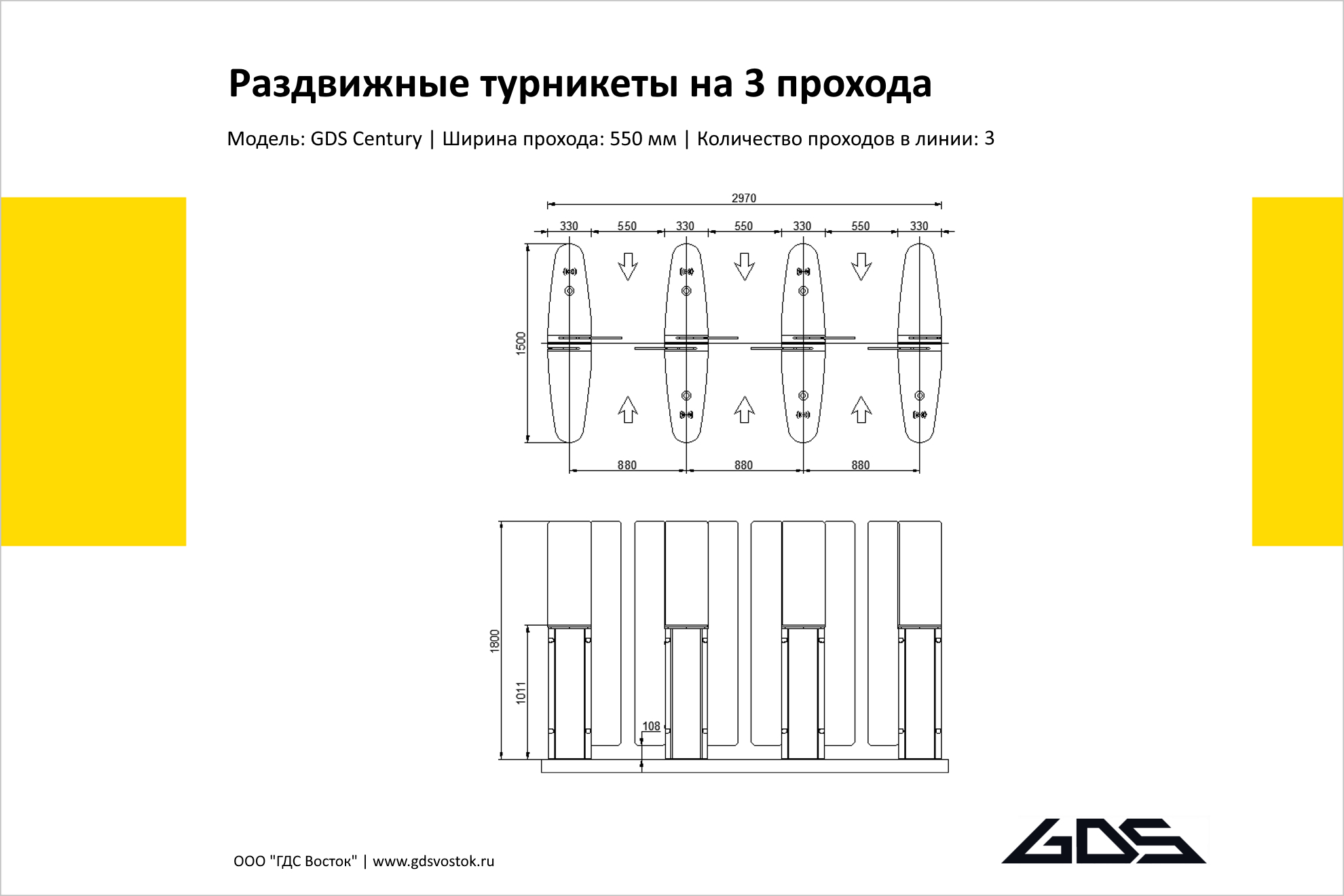

- Раздвижные турникеты на 3 прохода – ширина 2970 мм
- Раздвижные турникеты на 4 прохода – ширина 3850 мм

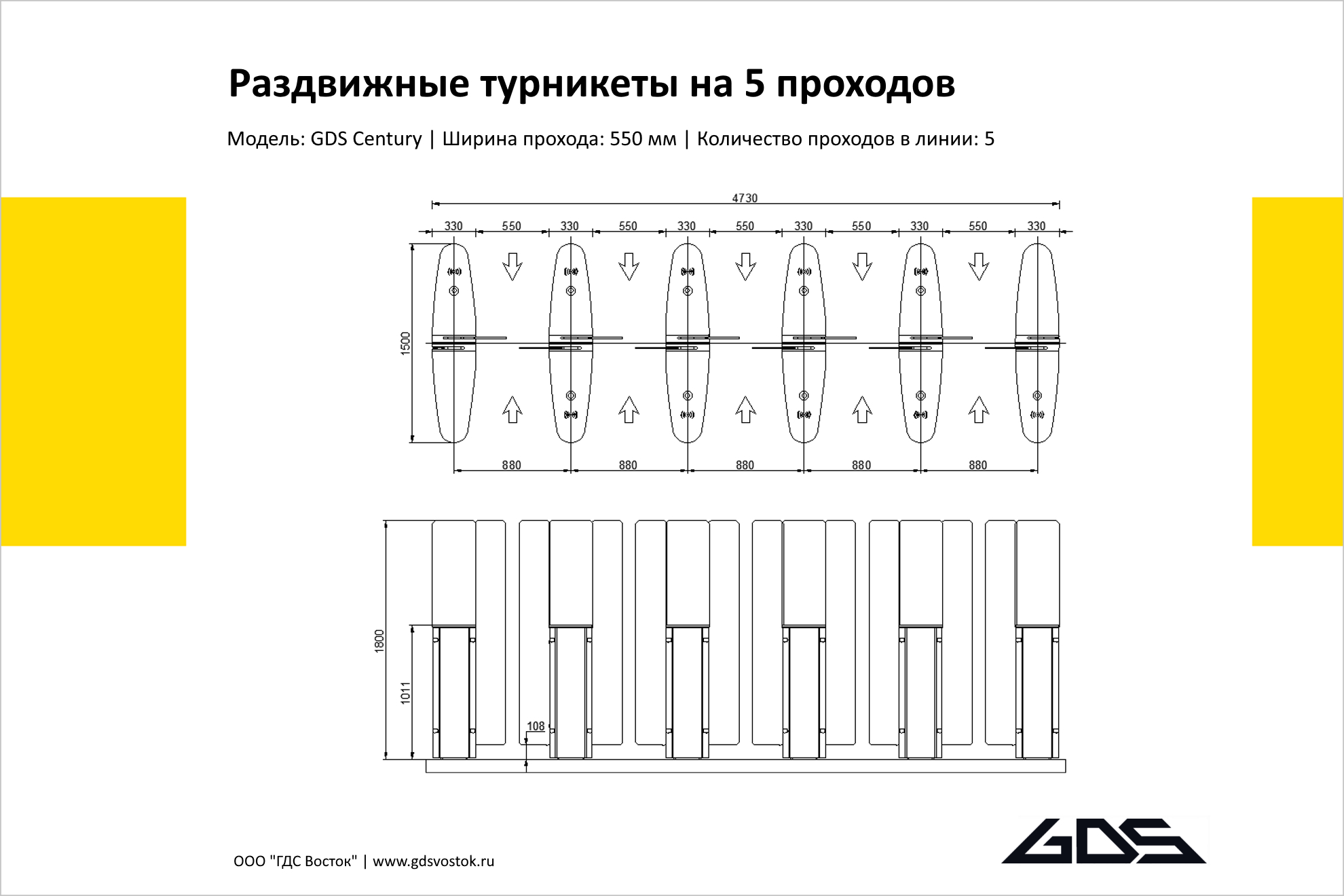

- Раздвижные турникеты на 5 проходов – ширина 4730 мм

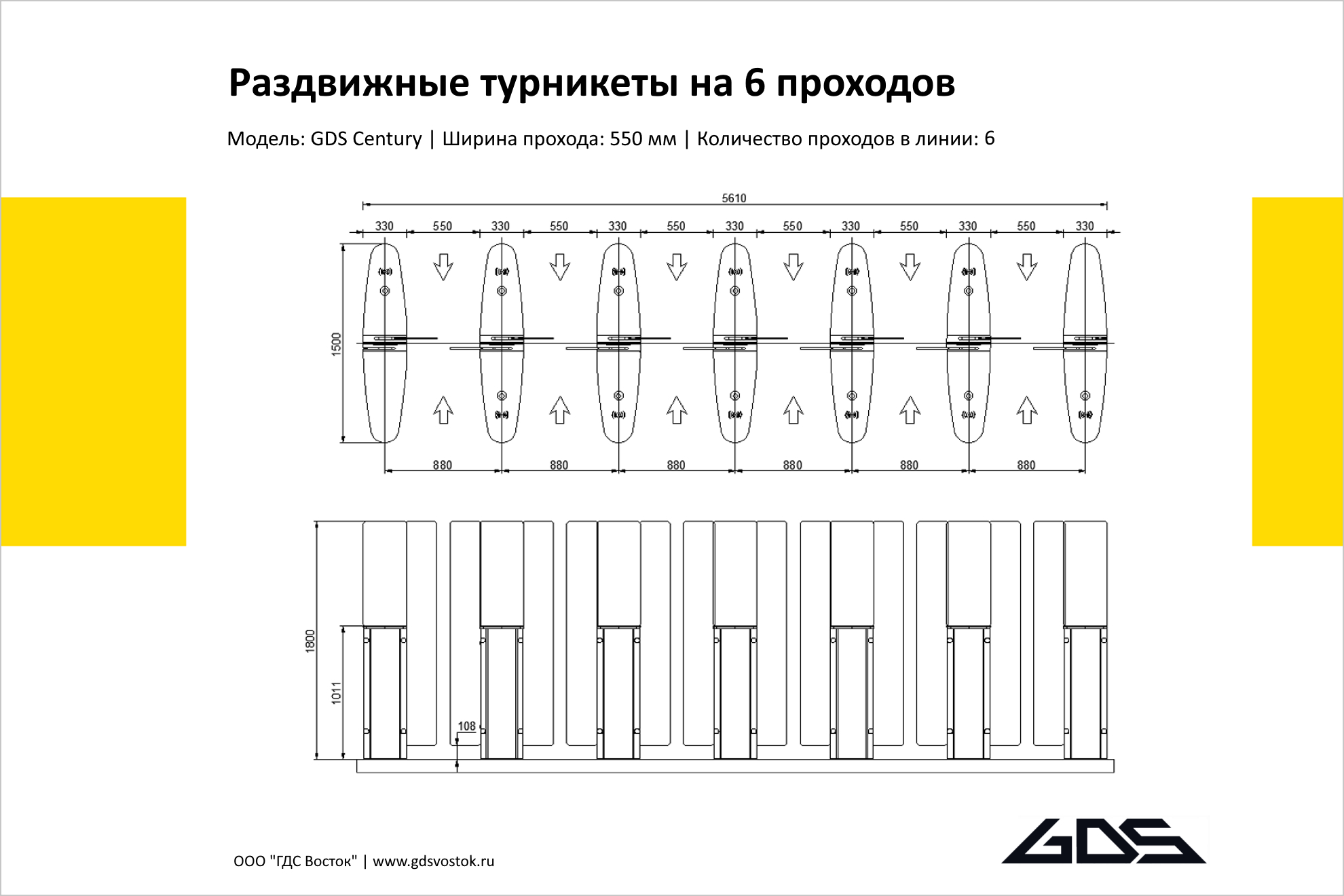

- Раздвижные турникеты на 6 проходов – ширина 5610 мм
Использование моделей 305 с широкими проходами соразмерно увеличивает общий габарит турникетной линии по ширине. Возможно комбинировать любое количество моделей 300 и 305 в рамках одной турникетной линии, однако необходимо учитывать, что при использовании модели 305 увеличивается не только ширина прохода, но и габарит каждой стойки слева и справа от широкого прохода.
Материалы и внешний вид
Из-за особенности конструкции с задвигающимися створками раздвижные турникеты могут выглядеть излишне громоздко. Овальная форма стоек в сочетании с плавными линиями корпуса позволяет минимизировать визуальные габариты, делая турникеты GDS Century более изящными.
В основании турникета используется окрашенная гальванизированная сталь, которая создаёт прочный и устойчивый каркас. Боковые панели изготавливаются из нержавеющей стали AISI 304, что делает корпус турникета долговечным и устойчивым к внешним воздействиям. Опционально боковые панели могут быть выполнены из чёрной, бронзовой или золотой нержавейки. Кроме того, боковые панели могут быть покрашены в любой цвет по каталогу RAL, что позволит вписать внешний вид турникетов в интерьер.
Верхняя панель турникета выполнена из чёрного закалённого стекла толщиной 10 мм, под которым скрытно размещаются считыватели карт. Над местом размещения считывателя на стекле нанесена RFID метка, показывающая пользователю, куда подносить карту.
Створки турникета и центральные перегородки выполняются из прозрачного закалённого стекла толщиной 10 мм. По запросу возможно нанесение на стёкла логотипов или иных визуальных элементов.
| Материалы | |
| Рама | Окрашенная гальванизированная сталь |
| Боковые панели | Нержавеющая сталь AISI 304 (Опционально: чёрная, бронзовая, золотая нержавейка, покраска по каталогу RAL) |
| Верхняя панель | Закалённое стекло, 10 мм |
| Створки | Закалённое стекло, 10 мм |
| Центральные перегородки | Закалённое стекло, 10 мм |
Защищённость и безопасность
Раздвижные турникеты GDS Century представляют собой проход с двумя створками, задвигающимися внутрь корпуса при проходе человека. Каждый проход оборудован системой сенсоров, способных обнаруживать несанкционированный проход с обеих сторон турникета. Всего в корпус турникета встроено 14 пар сенсоров (по 7 пар в верхней и в нижней части).
При попытке прохода вслед за авторизованным пользователем или навстречу ему турникет зафиксирует нарушителя и подаст сигнал тревоги, что позволит сотрудникам охраны своевременно обнаружить нарушение и предотвратить проникновение в защищаемую зону. Специальные сенсоры в средней части турникета контролируют нахождение человека в области между створками, предотвращая зажатие, что исключает риск нанесения травмы пользователю.
Раздвижные турникеты GDS Century могут быть подключены к системе автоматической пожарной сигнализации (нормально-закрытый контакт). При поступлении сигнала «Пожар» (размыкание контакта) створки турникета автоматически задвинутся внутрь корпуса, обеспечивая свободный проход для эвакуации. После снятия сигнала «Пожар» или после восстановления питания створки турникета вернутся в закрытое положение.
Принцип действия
Створки раздвижного турникета штатно находятся в закрытом положении. После активации дверные створки задвинутся внутрь турникета. После прохода авторизованного пользователя дверные створки закроются, предотвращая проход следующего, неавторизованного пользователя. Если после авторизации пользователь не совершает проход, дверные створки через несколько секунд встают в штатное положение.
Турникет может быть использован в обоих направлениях, но не одновременно. При встречной авторизации с разных сторон приоритет прохода имеет тот пользователь, который активировал турникет первым.
Турникет имеет возможность начинать новый цикл прохода, не дожидаясь закрытия створок. Таким образом, при плотном потоке пользователей, которые последовательно авторизуются друга за другом, створки турникета будут оставаться открытыми до тех пор, пока все авторизовавшиеся пользователи не пройдут через турникет.
Интеграция со СКУД и подвод кабеля
Раздвижные турникеты GDS Century поставляются без встроенных считывателей и контроллеров СКУД и посредством сухих контактов могут быть подключены к любой системе контроля доступа, которая используется на объекте. Считыватели карт размещаются скрытно внутрь турникета под верхнюю панель (максимальный размер считывателя Д190хШ150хВ60 мм). Для удобства пользователей турникет имеет RFID метку в месте размещения считывателя.
Для установки дисплеев, кронштейнов или иных аксессуаров в верхних панелях могут быть подготовлены отверстия или вырезы. Также возможно изготовление верхней панели из нержавеющей стали.
Подвод кабеля к раздвижному турникету осуществляется снизу через специальные отверстия. Перед установкой турникетной группы требуется осуществить прокладку кабеля в полу (в специальных кабель-каналах или через проколы на технический этаж). Кабель-каналы должны иметь открытые лючки в местах размещения турникетов и иметь достаточно места для протяжки между ведущей и ведомой стойками турникета коммуникационных кабелей, которые поставляются вместе с турникетом.
Для подключения раздвижного турникета необходимо предусмотреть кабели следующего назначения:
- Кабель питания 220В
- Кабель подключения к СКУД (UTP на 4 пары; сигналы: открыть на вход, открыть на выход, вход совершён, выход совершён)
- Кабель считывателя (1 для крайней стойки, 2 для центральной стойки)
- Кабель пожарной сигнализации
- Коммуникационные кабели (2 шт., поставляются вместе с турникетом)
- Кабель для панели управления (UTP, опционально)
- Кабели для получения сигналов тревог (UTP, опционально)
| Технические характеристики | |
| Напряжение питания | 100 – 240 В переменного тока, 50/60 Гц |
| Блок питания | 24 В постоянного тока |
| Потребляемая мощность | В режиме ожидания: 60 Вт В работе: 115 Вт |
| Мотор | Мотор и редуктор постоянного тока Интегрированный энкодер Электромагнитный замок |
| Сенсоры | 14 пар сенсоров (7 сверху и 7 снизу) |
| Наработка на отказ | 8 млн циклов |
| Время открытия/закрытия | 0,7 – 1,5 сек (зависит от размера створок) |
| Температурный режим | От 0° до +50°C |
Купить раздвижные турникеты GDS Century
ООО «ГДС Восток» является эксклюзивным поставщиком раздвижных турникетов GDS Century на территорию России. Данное оборудование изготавливается под проект и доступно к заказу, несмотря на текущую геополитическую ситуацию. Напишите нам на #enc#aW5mb0BnZHN2b3N0b2sucnU=#, и мы свяжемся с Вами для обсуждения деталей.
