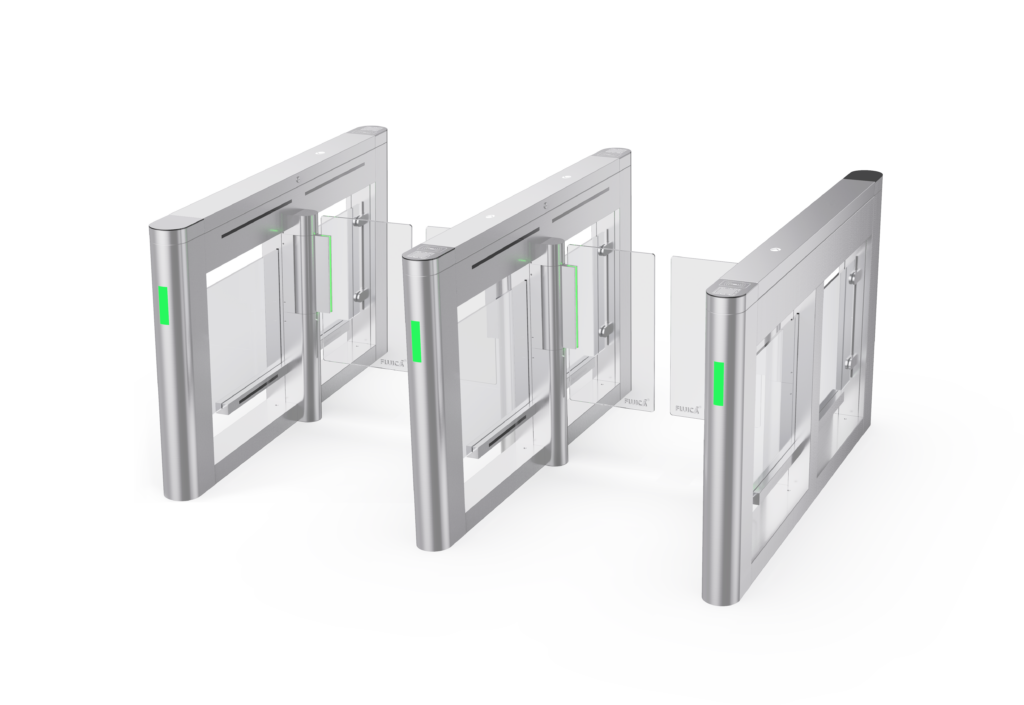

Сенсорные барьеры Fujica Z2358GB – это изящный и надёжный турникет среднего ценового сегмента. Тонкий корпус из нержавеющей стали SUS 304 и закалённого стекла, тихие и эффективные бесщёточные приводы постоянного тока, 10 пар сенсоров, LED-подсветка и аудио оповещения – джентельменский набор для качественного и простого скоростного турникета. Класс защиты IP54 и температурный режим от -25℃ до +70℃ делают эти сенсорные барьеры пригодными для использования как внутри помещений, так и на улице.
Ширина проёма для установки сенсорных барьеров
Сенсорные барьеры Fujica Z2358GB имеют тонкую стойку толщиной всего 116 мм, что позволяет экономить место и разместить большее количество проходов в доступный по ширине проём.
| Габаритные размеры | |
| Ширина прохода | От 600 до 1150 мм |
| Высота створки | 800 мм – 1200 мм – 1400 мм |
| Расстояние до нижнего края створки | 240 мм |
| Ширина стойки | 116 мм (без мотор-колонны) |
| Вынос мотор-колонны | 64 мм |
| Длина стойки | 1600 мм |
| Высота стойки | 950 мм |
Для сенсорных барьеров Fujica Z2358GB возможны различные варианты ширины прохода. Штатная ширина стандартного прохода составляет 600 мм, однако для прохода МГН или для максимального заполнения доступного проёма возможно изготовление проходов нестандартной ширины.
Толщина сенсорного барьера составляет 116 мм. В центральной его части установлена мотор-колонна, которая выступает за край барьера на 64 мм. С учётом мотор-колонны, общая ширина крайнего барьера в центральной его части составляет 180 мм, а промежуточного барьера (с двумя моторами) – 244 мм.
Таким образом, для установки сенсорных барьеров Fujica Z2358GB необходима следующая ширина проёма в свету (при стандартных проходах по 600 мм):

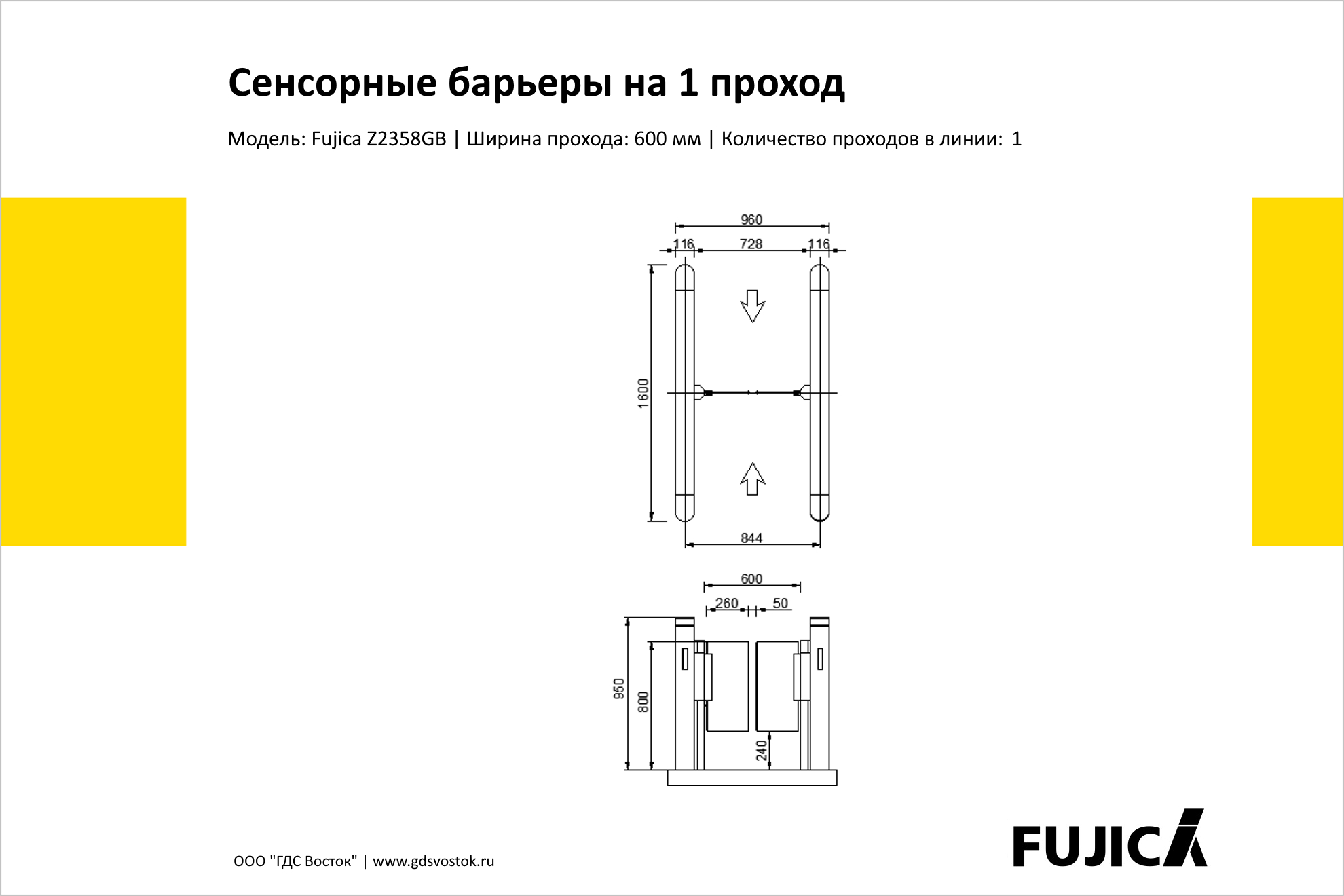

- Сенсорный барьер на 1 проход – ширина 960 мм

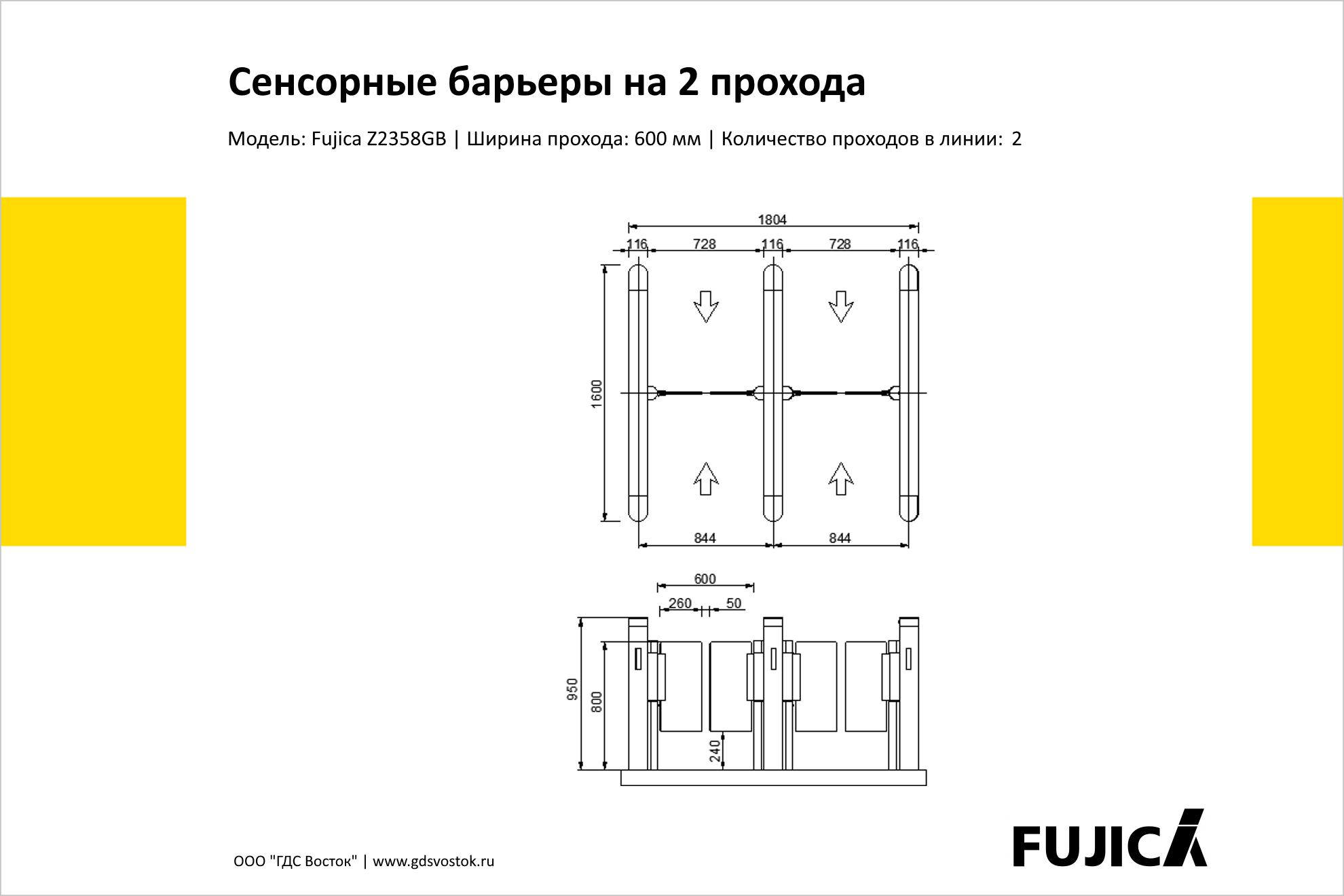

- Сенсорные барьеры на 2 прохода – ширина 1804 мм

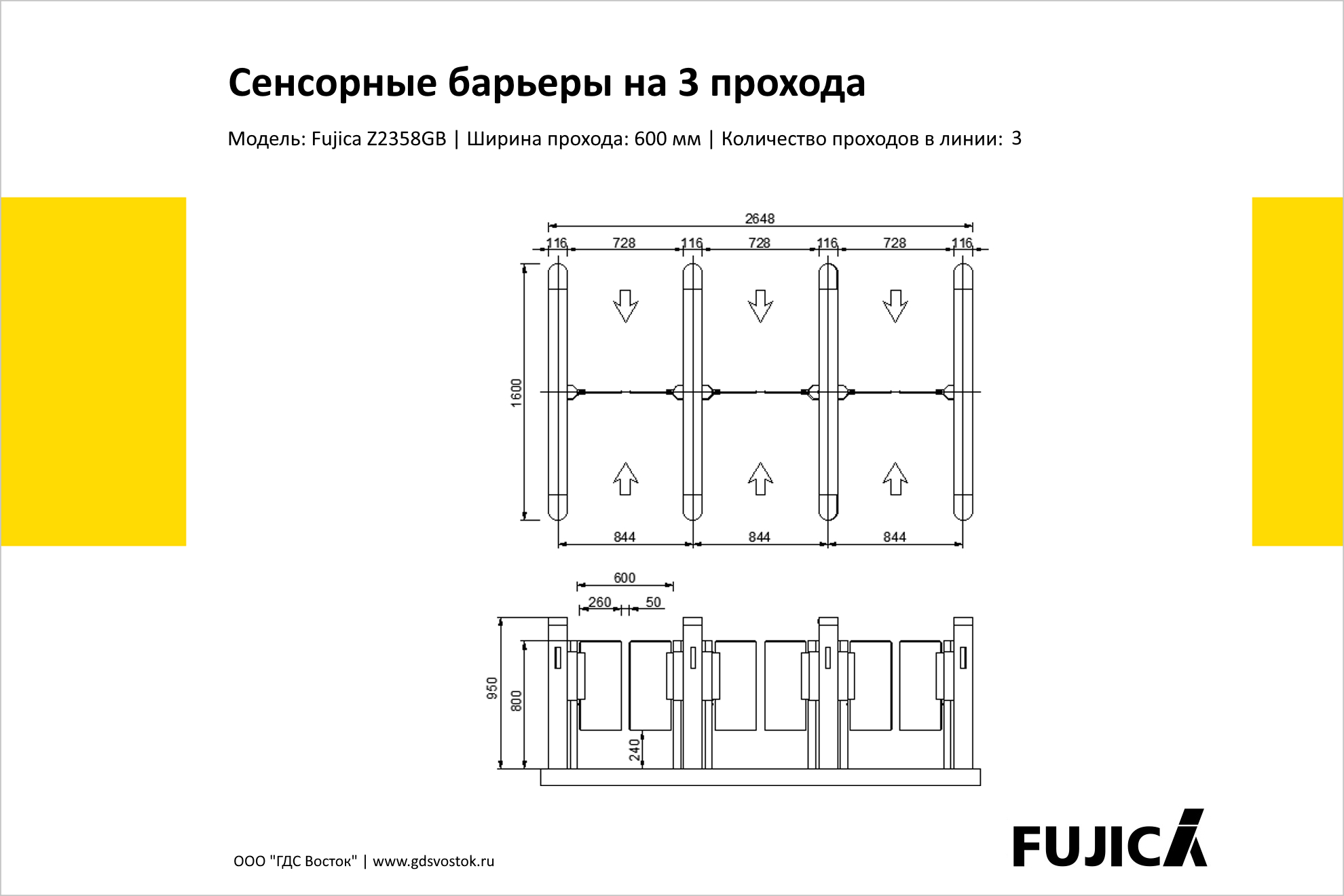

- Сенсорные барьеры на 3 прохода – ширина 2648 мм

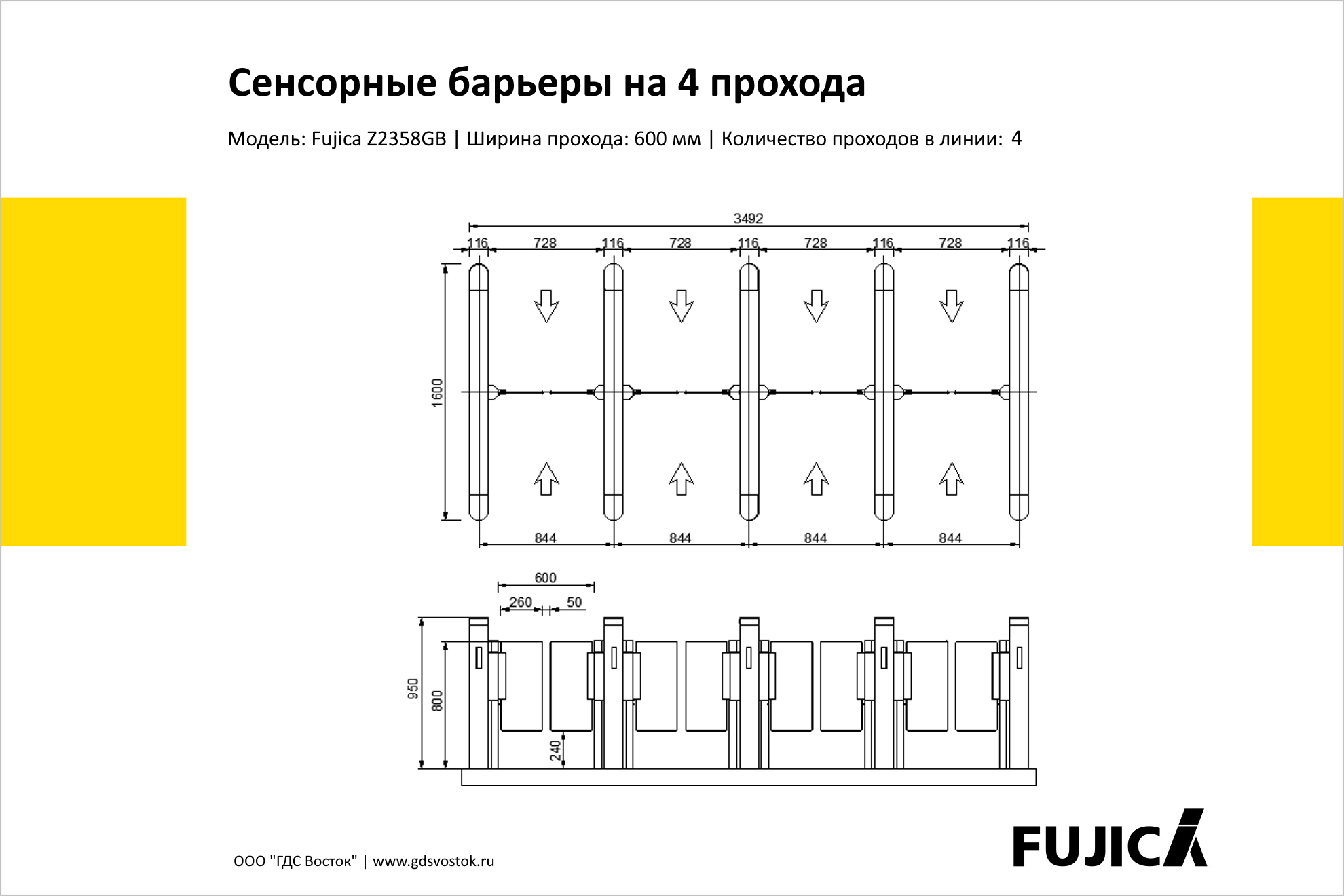

- Сенсорные барьеры на 4 прохода – ширина 3492 мм

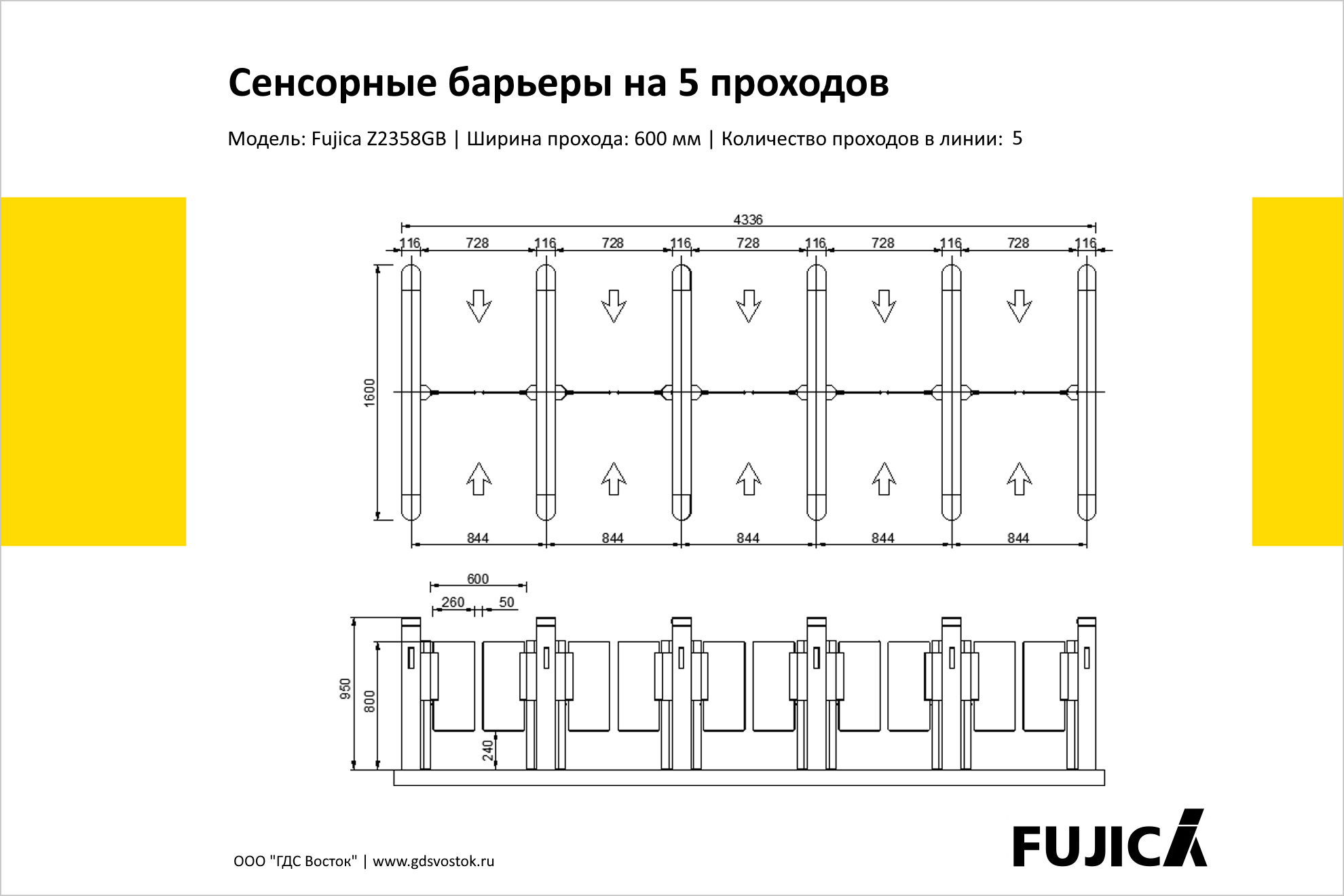

- Сенсорные барьеры на 5 проходов – ширина 4336 мм

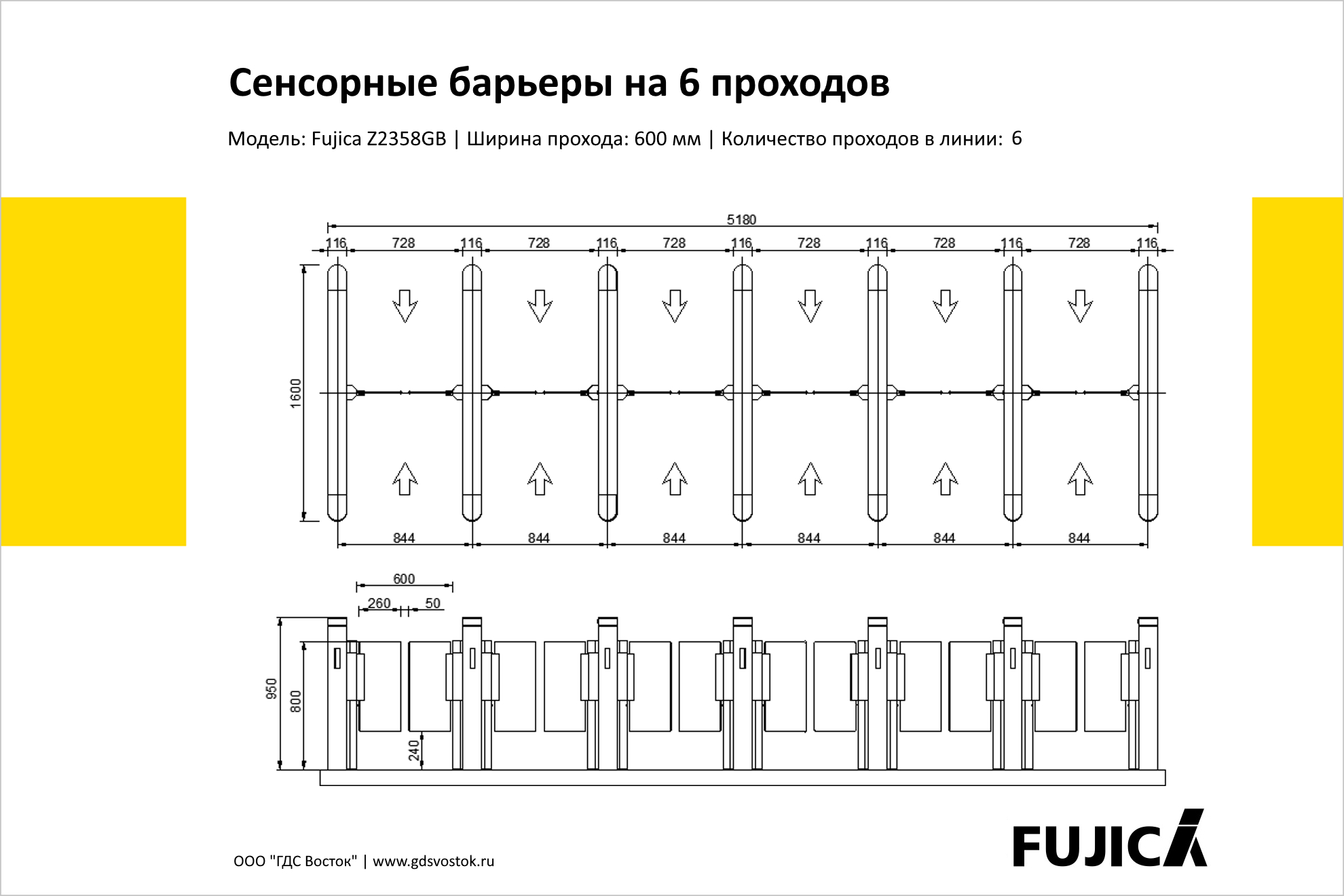

- Сенсорные барьеры на 6 проходов – ширина 5180 мм
Материалы и внешний вид сенсорных барьеров
Сенсорные барьеры Fujica Z2358GB изготавливаются из высококачественных материалов (нержавеющая сталь SUS 304 и закалённое стекло) и имеют привлекательный внешний вид.
Шасси барьера выполнено из холоднокатаной стали, что позволяет создать прочный и устойчивый скелет для всей конструкции.
Облицовка барьера выполнена из нержавеющей стали SUS 304, что делает корпус турникета долговечным и устойчивым к внешним воздействиям. Верхняя панель также изготавливается из нержавеющей стали со специальными окошками для скрытного размещения считывателей. Использование нержавеющей стали в качестве материала для верхней панели позволяет существенно упростить установку любых дополнительных устройств на корпус барьера, начиная от биометрических устройств и заканчивая лифтовыми дисплеями и другими внешними системами.
Створки сенсорного барьера Fujica Z2358GB, а также заполнители внутри стоек, выполнены из закалённого стекла толщиной 10 мм и 8 мм.
| Материалы | |
| Рама | Холоднокатаная сталь |
| Боковые панели | Нержавеющая сталь SUS 304 |
| Верхняя панель | Нержавеющая сталь SUS 304 |
| Створки | Закалённое стекло, 10 мм |
| Боковые заполнители | Закалённое стекло, 8 мм |
Защищённость и безопасность сенсорных барьеров
Сенсорные барьеры Fujica Z2358GB представляют собой проход с двумя створками, оборудованный системой сенсоров, способных обнаруживать несанкционированный проход с обеих сторон. Всего в корпус турникета встроено 10 пар сенсоров.
При попытке прохода вслед за авторизованным пользователем или навстречу ему турникет зафиксирует нарушителя и подаст сигнал тревоги: створки подсветятся красным цветом, включится тревожный сигнал.
Штатная высота створки составляет 800 мм от уровня пола. Такой вариант подойдёт для холлов бизнес-центров или для офисов, где вероятность перелаза сведена к минимуму, а создание высокого видимого барьера не подходит с эстетической точки зрения. Для объектов с повышенными требованиями к защищённости могут использоваться сенсорные барьеры с высокой створкой 1200 или 1400 мм.
Сенсорные барьеры Fujica Z2358GB могут быть подключены к системе автоматической пожарной сигнализации (нормально-закрытый контакт). При поступлении сигнала «Пожар» (размыкание контакта) створки автоматически откроются в заданном направлении для обеспечения беспрепятственной эвакуации. После снятия сигнала «Пожар» створки вернутся в закрытое положение.
Принцип действия сенсорных барьеров
Створки сенсорного барьера штатно находятся в закрытом положении. После активации створки распахнутся по направлению движения. После прохода авторизованного пользователя створки закроются, предотвращая проход следующего, неавторизованного пользователя. Если после авторизации пользователь не совершает проход, створки через несколько секунд встают в штатное положение.
Сенсорный барьер может быть использован в обоих направлениях, но не одновременно. При встречной авторизации с разных сторон приоритет прохода имеет тот пользователь, который активировал барьер первым.
Сенсорный барьер имеет возможность начинать новый цикл прохода, не дожидаясь закрытия створок. Таким образом, при плотном потоке пользователей, которые последовательно авторизуются друга за другом, створки будут оставаться открытыми до тех пор, пока все авторизовавшиеся пользователи не пройдут через барьер.
Интеграция со СКУД и подвод кабеля к сенсорным барьерам
Сенсорные барьеры Fujica Z2358GB поставляются без встроенных контроллеров СКУД и считывателей и могут быть подключены к любой системе контроля доступа посредством сухих контактов. Считыватели карт устанавливаются под верхнюю панель (максимальный размер считывателя Д220xШ89xВ30 мм).
Подвод кабеля к сенсорному барьеру осуществляется через специальные отверстия в нижней части стойки. Перед установкой барьера необходимо осуществить прокладку кабеля в специальных кабель-каналах в полу или через проколы на технический этаж (при наличии). В кабель-каналах должно оставаться достаточно места для протяжки коммуникационных кабелей между ведущей и ведомой стойками.
Для подключения сенсорного барьера необходимо предусмотреть кабели следующего назначения:
- Кабель питания 220В
- Кабель подключения к СКУД (UTP на 4 пары; сигналы: открыть на вход, открыть на выход, вход совершён, выход совершён)
- Кабель считывателя (1 для крайней стойки, 2 для центральной стойки)
- Кабель пожарной сигнализации
- Коммуникационные кабели (2 шт.)
- Кабель для панели управления (UTP, опционально)
- Кабели для получения сигнала тревоги и положения створки (UTP, опционально)
| Технические характеристики | |
| Напряжение питания | 110 – 220 В переменного тока, 50/60 Гц |
| Потребляемая мощность | Привод: 40 ВтОбщая: 100 Вт |
| Время открытия/закрытия | 0,5 – 1,5 сек (в зависимости от размера створок) |
| Сенсоры | 10 пар сенсоров |
| Наработка на отказ | 10 млн циклов |
| Подключение к СКУД | «Сухие» контакты |
| Коммуникация | RS485, TCP/IP |
| Уровень шума | ≤65 дБ |
| Рабочая температура | От -25° до +70° |
| Рабочая влажность | ≤90%, без конденсата |
| Класс защиты | IP54 |
