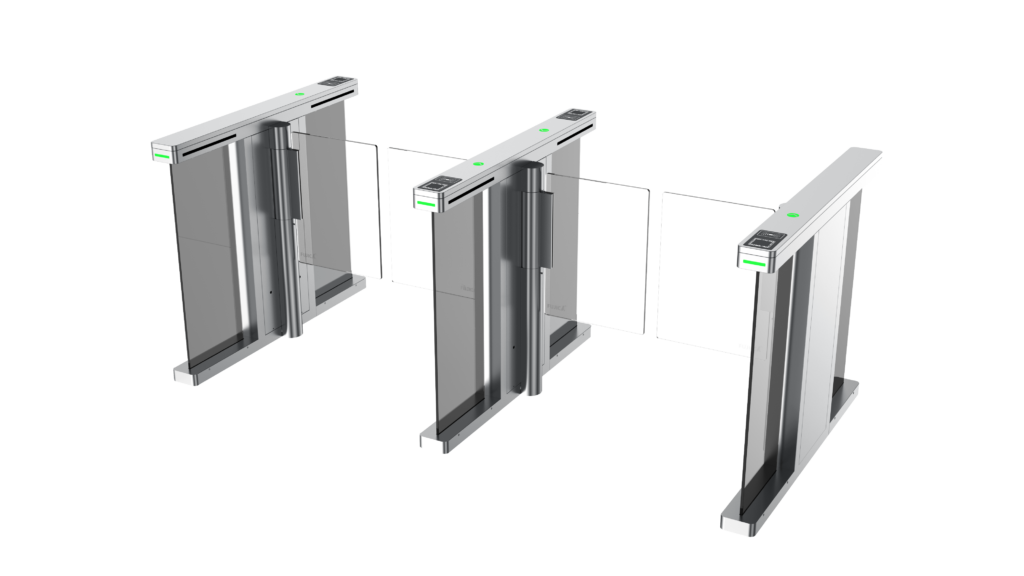

Компактный турникет Fujica Z2319 – это стильный укороченный турникет среднего ценового сегмента. Минималистичный корпус из нержавеющей стали SUS 304 длиной всего 1,2 метра дополнен тонкими вставками из тонированного закалённого стекла. Изящный и компактный турникет Fujica Z2319 подойдёт для дизайнерских помещений с ограниченным пространством для размещения оборудования контроля доступа.
Ширина проёма для установки компактных турникетов
Компактные турникеты Fujica Z2319 имеют изящную стойку длиной всего 1200 мм и шириной 120 мм. Миниатюрные размеры позволяют установить данное оборудование даже в тех помещениях, в которых свободное пространство сильно ограничено.
| Габаритные размеры | |
| Ширина прохода | От 600 до 1150 мм |
| Высота створки | 900 мм |
| Расстояние до нижнего края створки | 340 мм |
| Ширина стойки | 120 мм (без мотор-колонны) |
| Вынос мотор-колонны | 65 мм |
| Длина стойки | 1200 мм |
| Высота стойки | 980 мм |
Стандартная ширина прохода составляет 600 мм, ширина прохода для МГН – 900 мм, возможно изготовление проходов нестандартной ширины в промежутке от 600 до 1150 мм.
Ширина стойки составляет 120 мм. Выступ мотор-колонны, расположенной в середине стойки, составляет 65 мм. С учётом мотор-колонны, общая ширина крайней стойки в центральной её части составляет 185 мм, а промежуточной стойки (с двумя моторами) – 250 мм.
Таким образом, для установки компактных турникетов Fujica Z2319 необходима следующая ширина проёма в свету (при стандартных проходах по 600 мм):

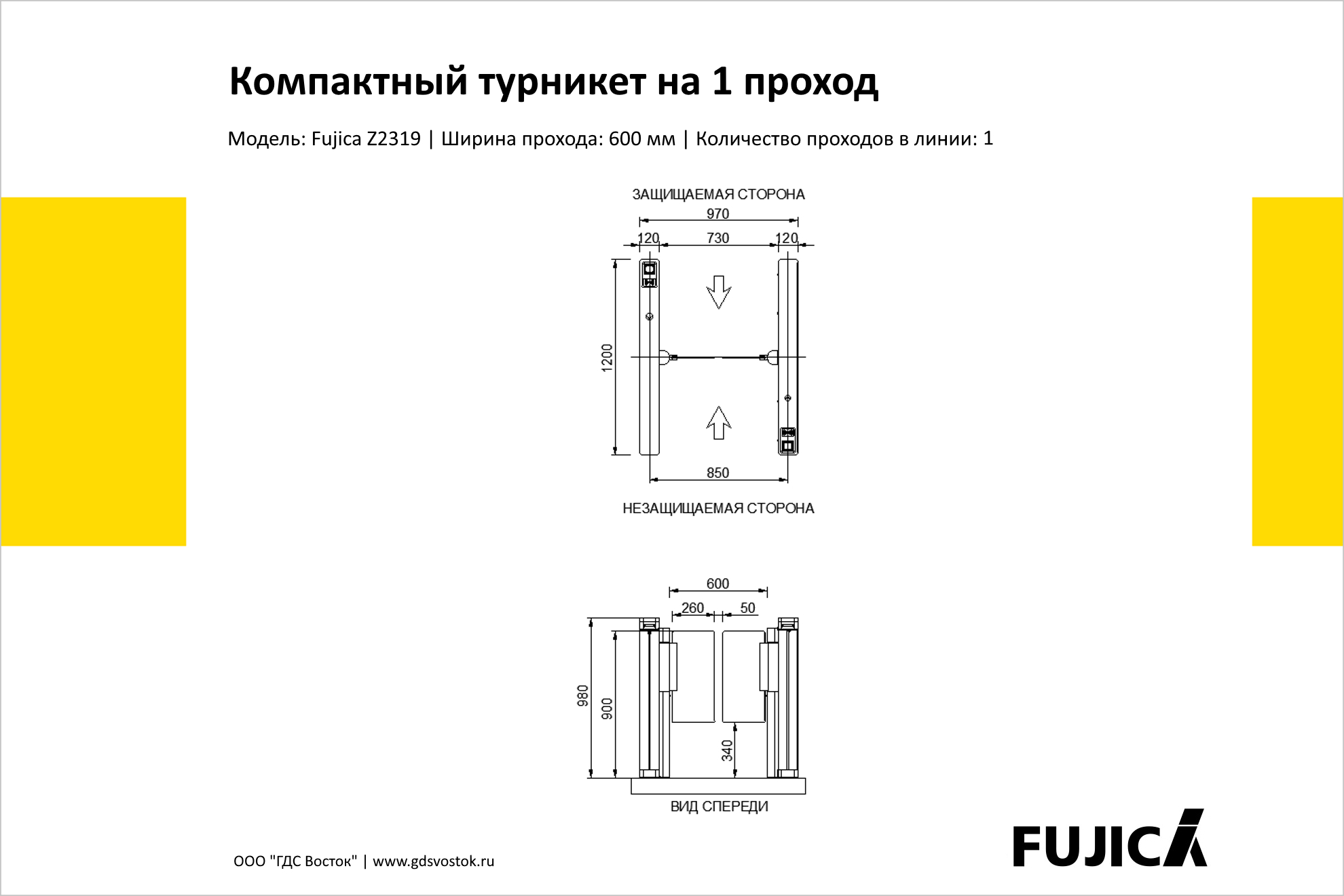

- Компактный турникет на 1 проход – ширина 970 мм
- Компактные турникеты на 2 прохода – ширина 1820 мм

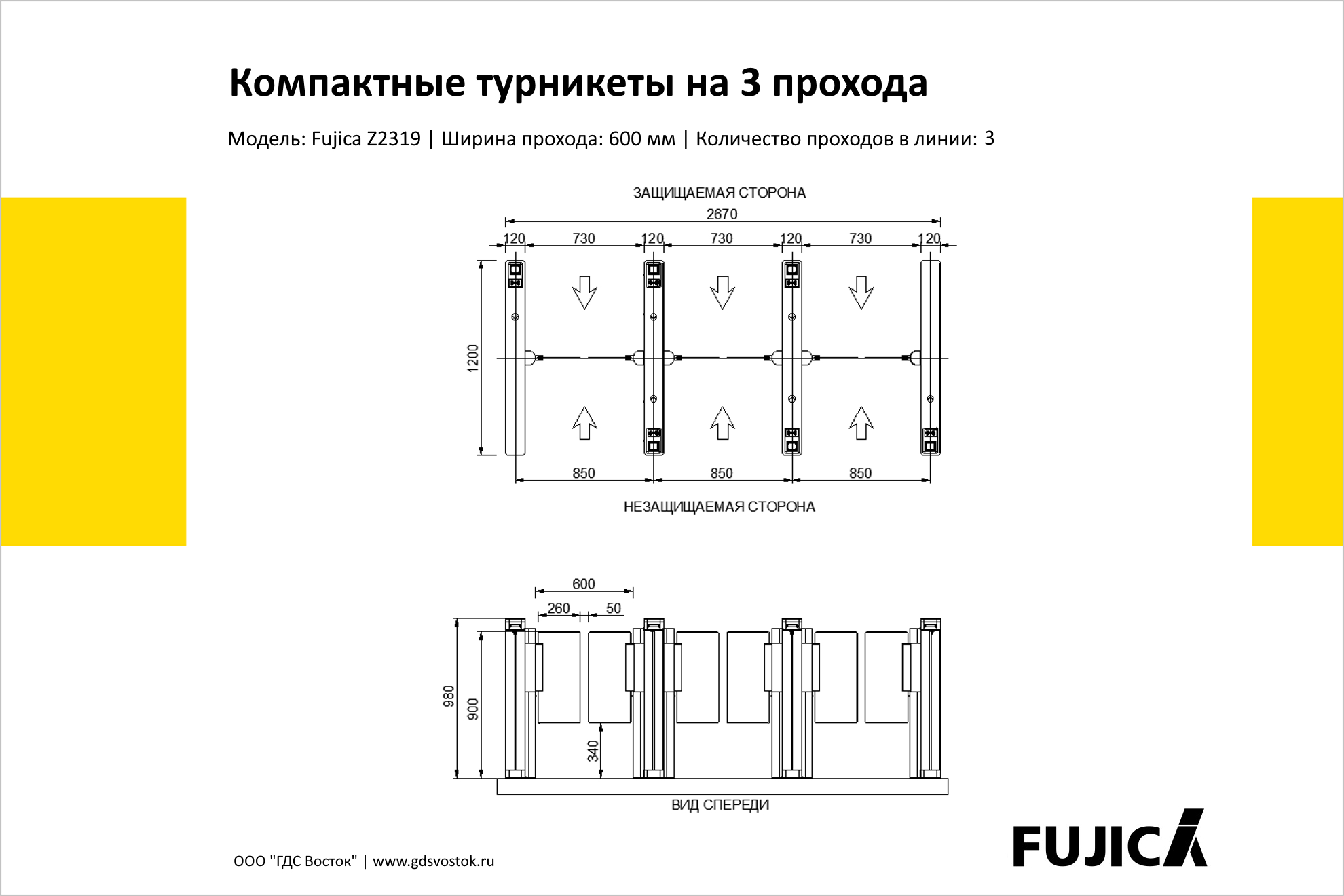

- Компактные турникеты на 3 прохода – ширина 2670 мм

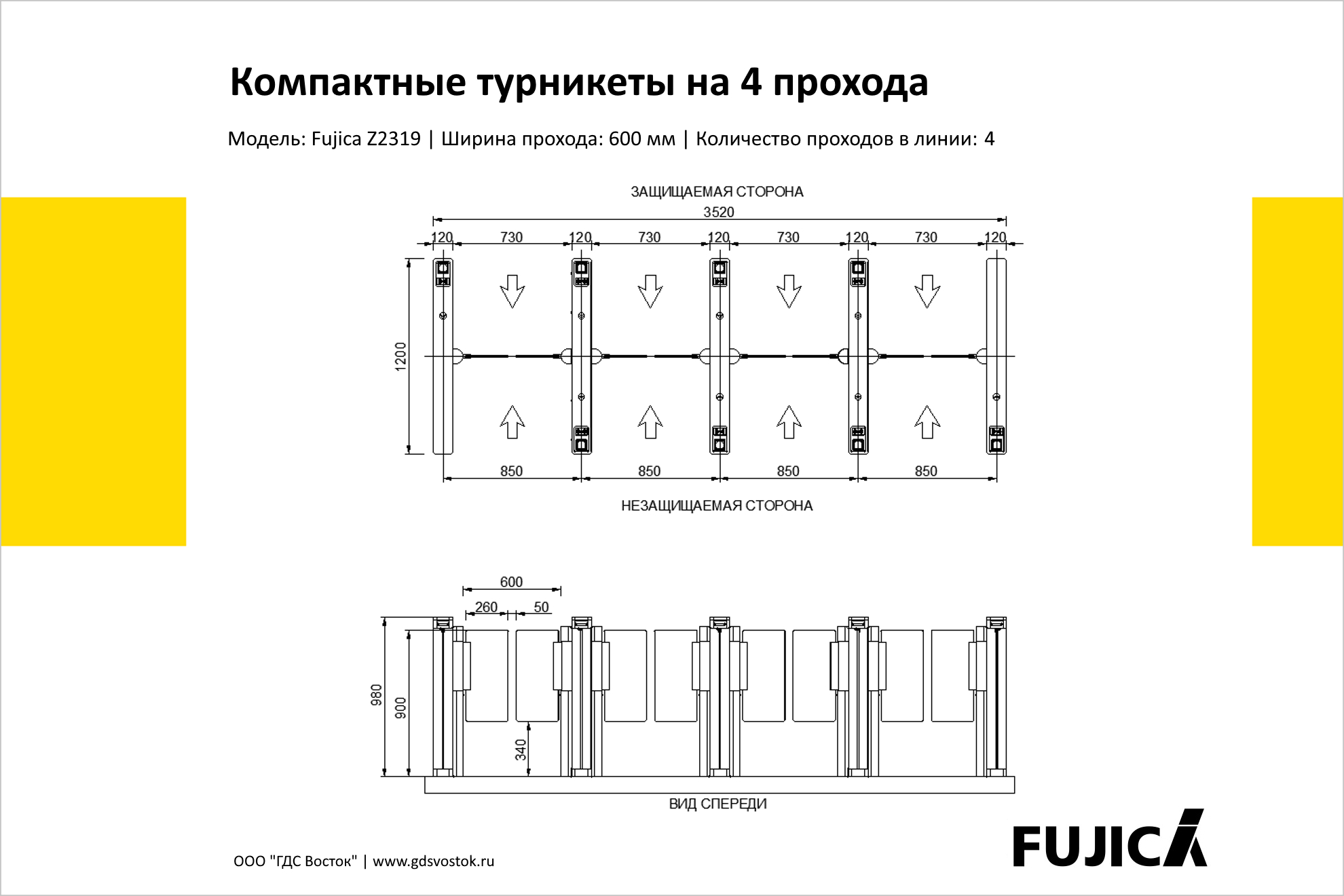

- Компактные турникеты на 4 прохода – ширина 3520 мм

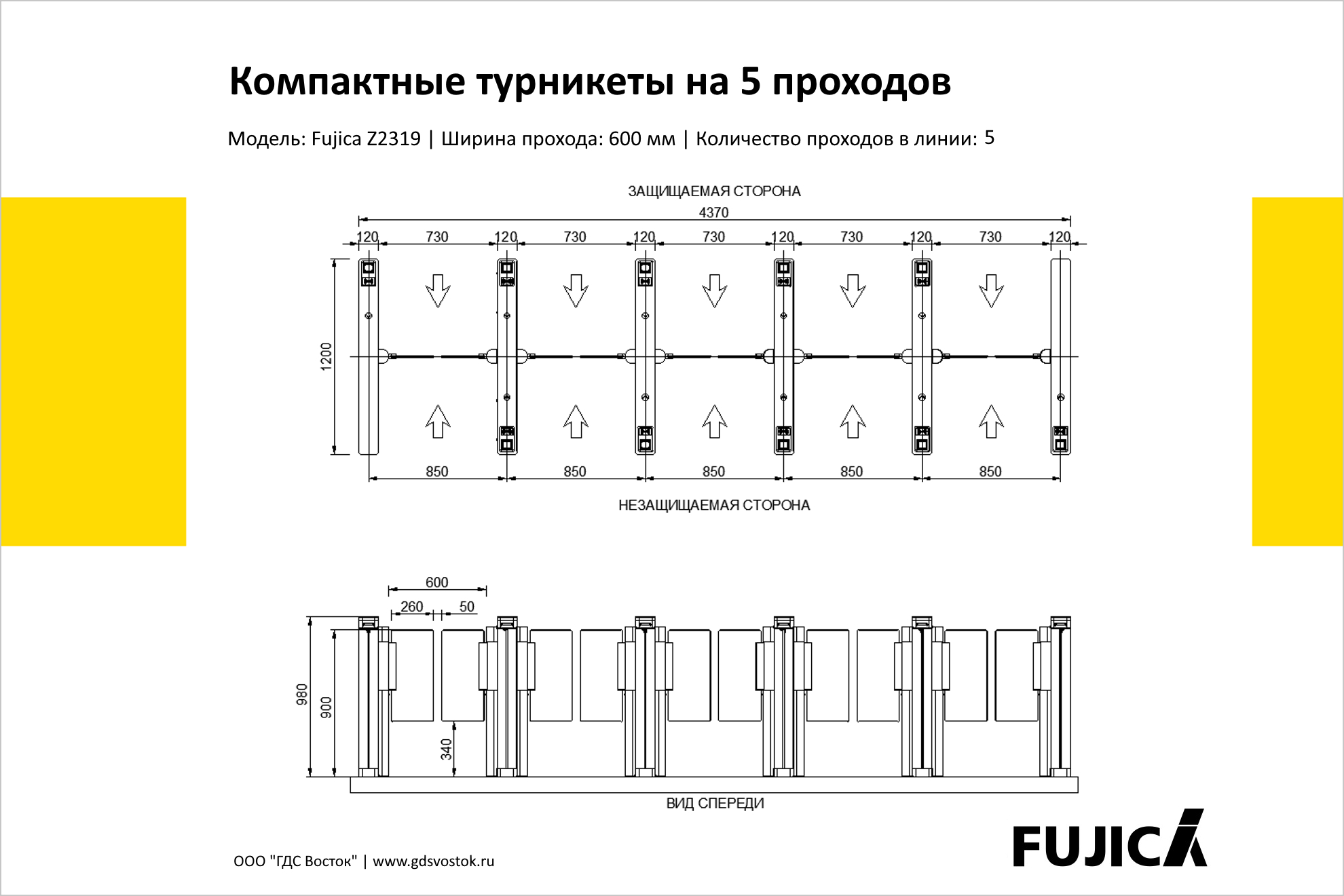

- Компактные турникеты на 5 проходов – ширина 4370 мм

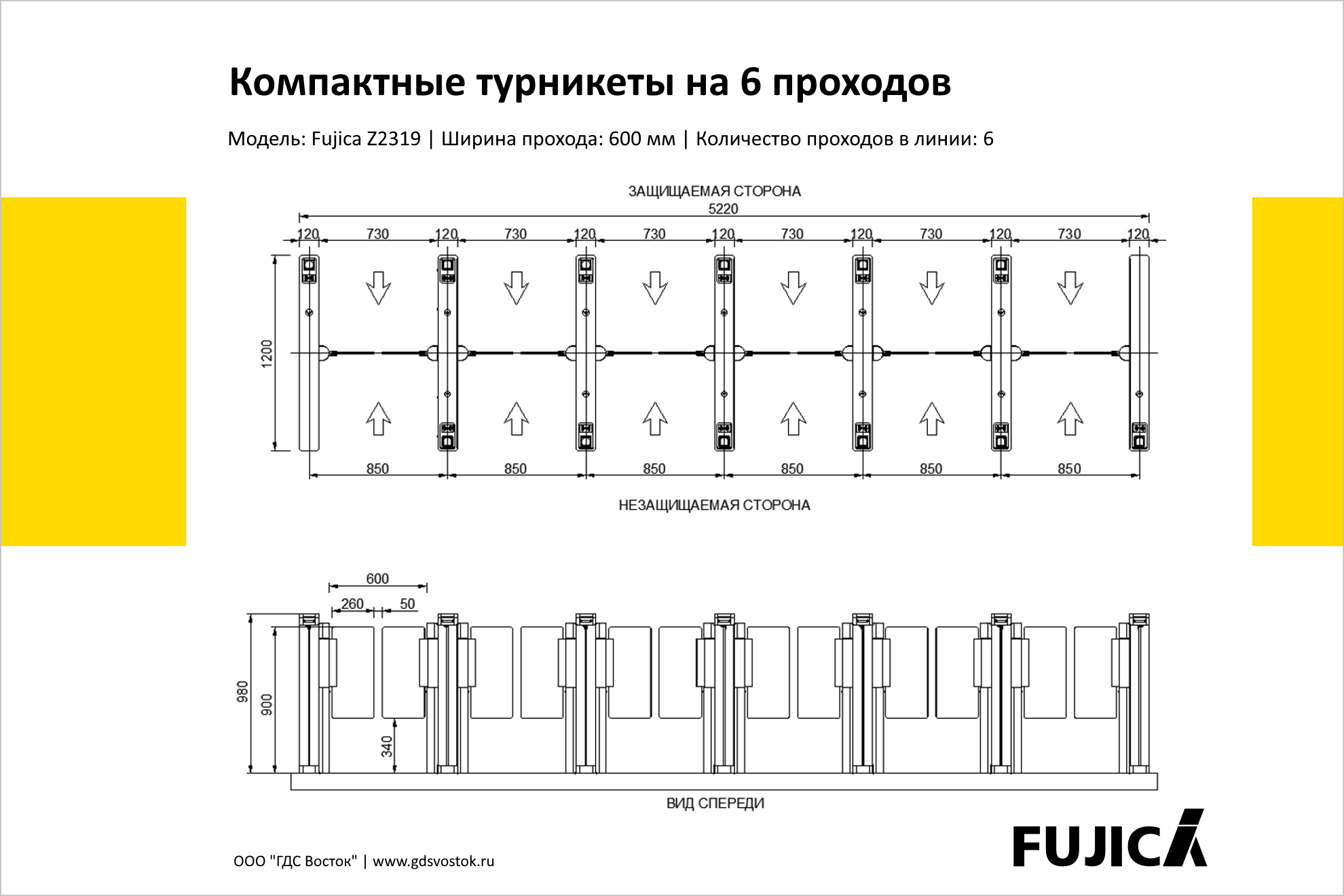

- Компактные турникеты на 6 проходов – ширина 5220 мм
Одностворчатый турникет Fujica Z2319-S
Для узких коридоров и небольших тамбуров доступна одностворчатая версия данной модели. Одностворчатый турникет Fujica Z2319-S имеет мотор-колонну только с одной стороны и обеспечивает ширину прохода 500 мм. Это позволяет уменьшить ширину всей конструкции на один проход до рекордных 820 мм. Добавление каждого последующего прохода в линию увеличивает общую ширину всего на 700 мм.
Материалы и внешний вид компактных турникетов
Основные электронные компоненты данной модели расположены в центральной части стойки, что позволило максимально облегчить визуально торцевые части турникета. Пространство между основанием шасси и верхней частью турникета заполнено тонированным закалённым стеклом толщиной 10 мм. Основание и верхняя часть при этом выполнены предельно тонкими, что позволяет данной модели выглядеть изящно и легко.
Все металлические части компактного турникета Fujica Z2319 выполнены из высококачественной нержавеющей стали SUS 304, а створки изготавливаются из закалённого стекло толщиной 10 мм.
| Материалы | |
| Цвет | Оригинальный цвет нержавеющей стали |
| Материал стойки | Нержавеющая сталь SUS 304 |
| Верхняя панель | Нержавеющая сталь SUS 304 |
| Створки | Закалённое стекло, 10 мм |
| Боковые заполнители | Тонированное закалённое стекло, 10 мм |
Защищённость и безопасность компактных турникетов
Компактные турникеты Fujica Z2319 представляют собой проход с двумя створками (модель Fujica Z2319-S – с одной створкой), оборудованный системой сенсоров, способных обнаруживать несанкционированный проход с обеих сторон. Всего в корпус турникета встроено 6 пар сенсоров (4 сверху и 2 снизу).
При попытке прохода вслед за авторизованным пользователем или навстречу ему турникет зафиксирует нарушителя, включит сигнал тревоги и подсветит створки красным цветом. Необходимо учитывать, что компактная длина турникета не позволяет ему самостоятельно блокировать нарушителей, поэтому для своевременной реакции на факт нарушения режима в непосредственной близости от турникета необходимо присутствие сотрудника охраны.
Штатная высота створки составляет 900 мм от уровня пола. Компактные размеры и общая концепция данной модели не предусматривают использование створок большей высоты.
Компактные турникеты Fujica Z2319 могут быть подключены к системе автоматической пожарной сигнализации (нормально-закрытый контакт). При поступлении сигнала «Пожар» (размыкание контакта) створки автоматически откроются в заданном направлении для обеспечения беспрепятственной эвакуации. После снятия сигнала «Пожар» створки вернутся в закрытое положение.
Принцип действия компактных турникетов
Створки турникета штатно находятся в закрытом положении. После активации створки распахнутся по направлению движения. После прохода авторизованного пользователя створки закроются, предотвращая проход следующего, неавторизованного пользователя. Если после авторизации пользователь не совершает проход, створки через несколько секунд встают в штатное положение.
Компактный турникет может быть использован в обоих направлениях, но не одновременно. При встречной авторизации с разных сторон приоритет прохода имеет тот пользователь, который активировал барьер первым.
Турникет имеет возможность начинать новый цикл прохода, не дожидаясь закрытия створок. Таким образом, при плотном потоке пользователей, которые последовательно авторизуются друга за другом, створки будут оставаться открытыми до тех пор, пока все авторизовавшиеся пользователи не пройдут через турникет.
Интеграция со СКУД и подвод кабеля к компактным турникетам
Компактные турникеты Fujica Z2319 поставляются без встроенных контроллеров СКУД и считывателей и могут быть подключены к любой системе контроля доступа посредством сухих контактов. Считыватели карт устанавливаются под верхнюю панель (максимальный размер считывателя Д190xШ94xВ18 мм).
Подвод кабеля к турникетам осуществляется через специальные отверстия в нижней части стойки. Перед установкой оборудования необходимо осуществить прокладку кабеля в специальных кабель-каналах в полу или через проколы на технический этаж (при наличии). В кабель-каналах должно оставаться достаточно места для протяжки коммуникационных кабелей между ведущей и ведомой стойками.
Для подключения компактного турникета необходимо предусмотреть кабели следующего назначения:
- Кабель питания 220В
- Кабель подключения к СКУД (UTP на 4 пары; сигналы: открыть на вход, открыть на выход, вход совершён, выход совершён)
- Кабель считывателя (1 для крайней стойки, 2 для центральной стойки)
- Кабель пожарной сигнализации
- Коммуникационные кабели (2 шт.)
- Кабель для панели управления (UTP, опционально)
- Кабели для получения сигнала тревоги и положения створки (UTP, опционально)
| Технические характеристики | |
| Напряжение питания | 110 – 220 В переменного тока, 50/60 Гц |
| Потребляемая мощность | Привод: 40 ВтОбщая: 100 Вт |
| Время открытия/закрытия | 0,5 – 1,5 сек (в зависимости от размера створок) |
| Сенсоры | 6 пар сенсоров |
| Наработка на отказ | 10 млн циклов |
| Подключение к СКУД | «Сухие» контакты |
| Коммуникация | RS485, TCP/IP |
| Уровень шума | ≤65 дБ |
| Рабочая температура | От -25° до +70° |
| Рабочая влажность | ≤90%, без конденсата |
| Класс защиты | IP4X |
